在電力系統的運行中，由于外部線路遭受雷擊、瞬時短路等故障，可能會引起企業內部電網的相鄰線路發生短路故障，或者由于大型電動機啟動等原因，導致電壓出現短暫而顯著的波動后又恢復穩定。這種現象通常被稱為“晃電”。

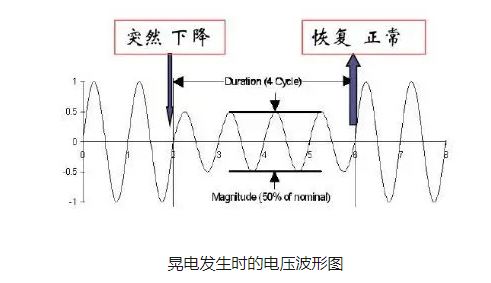

?晃電一般是指因雷擊、短路或其他原因造成的電網短時電壓波動或短時斷電的現象。?特點包括：?時間范圍?，電網電壓瞬時跌落時間在1.5秒之內，之后恢復正常。?影響?，晃電可能導致電動機接觸器非正常釋放，影響設備的正常運行。?基本類型?，供電系統產生晃電的基本類型有電壓驟降、驟升、短時斷電、電壓閃變。

一、晃電現象通常有以下幾種表現形式：

1）電壓突變，包括驟降和驟升。這種變化的持續時間通常在0.5個周期至1分鐘之間，電壓可能上升至標稱電壓的110%至180%，或者下降至標稱電壓的10%至90%。

2）電壓閃變，即電壓波形的包絡線呈現出規則性變化，或者電壓幅值發生一系列隨機變化。這種現象通常表現為人們視覺上對電壓波動導致的照明異常的感知。

3）短時斷電，指的是持續時間為0.5個周期至3秒的供電中斷。

二、晃電的原因

短路故障

絕緣閃絡

大功率電機啟動

雷擊浪涌

備自投或快速切換裝置的切換

三、晃電造成的危害

1）對公共用戶影響較小

電壓驟降對眾多用戶，尤其是公共和民用建筑的用戶來說，影響微乎其微，有些用戶甚至無法察覺其發生。由于這一現象持續時間極短，因此必須在電網上安裝專用監測設備（例如APM830、APView500），否則很難確定是否出現了電壓驟降。

2）對石化、半導體等行業影響較大

對于那些對電壓驟降極為敏感的用戶和設施（例如半導體行業、電子數控設備、變速傳動電動機裝置、IT產業設備企業等），一旦遭遇電壓驟降，所造成的損失將是巨大的。

3）造成敏感用戶的長時間停產

電壓下降若超過設備耐受限度，會影響其正常運作，可能導致設備停止或自動重啟，進而使生產線停止。電壓暫降可能引起接觸器跳閘，導致電機停止工作。短暫電力中斷可能導致完全中斷。電壓波動導致的生產線停運不僅會造成產品報廢，還需重新啟動，導致數小時生產停滯，類似于非計劃停電后的重啟。

4）給敏感用戶帶來巨大的經濟損失

電壓驟降導致用戶不得不進行長時間的現場清理和設備重啟工作，每次此類事件給用戶造成的經濟損失和潛在危害極為嚴重。此外，它還無法確保生產過程的安全性。

5）已上升為重要的電能質量問題

超過90%的電能質量問題對敏感用戶來說是由電壓驟降引起的，這使其成為影響設備正常和安全運行的主要問題。在歐洲和美國，電壓驟降比其他電能質量問題更受關注，因為它導致的用戶投訴超過80%，而其他因素如諧波或開關操作過電壓導致的投訴不到20%。

四、晃電的治理

電壓暫降的治理策略：

理論上，治理電力系統中任何設備都能改善電能質量，但成本和時間各異。治理從源頭到生產線，再到單個設備乃至電氣控制元件，成本隨層級深入而顯著降低。基于成本效益和效果，建議在設備末端或其電氣控制元件進行治理，因為這樣成本更低且效果相同。治理重點是解決低壓系統中設備的電壓暫降問題。

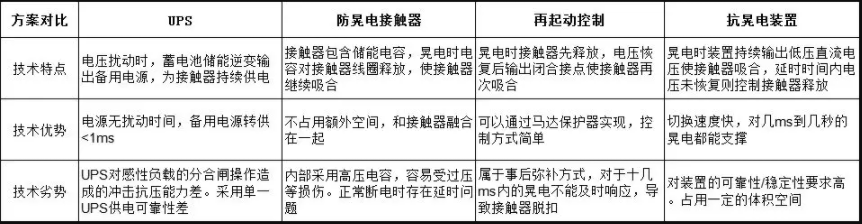

1）接觸器回路的晃電問題治理方案

UPS供電：利用不間斷電源（UPS）確保電源側的穩定供電。

防晃電接觸器：選用具備防晃電功能的接觸器，以減少晃電對電路的影響。

再起動控制：通過電動機保護器等設備，在二次控制回路中實現對電動機的再起動控制。

抗晃電裝置：應用專用模塊對接觸器進行保持和控制，以增強電路對晃電的抵抗力。

2）變頻器晃電治理方案

大多數變頻器都配備了過壓、欠壓以及瞬時停電保護功能。變頻器的逆變部分通常采用IGBT作為其核心器件。在遇到電壓下降或停電的情況下，變頻器能夠維持短暫的運行時間TD。然而，如果電壓下降或停電的持續時間TOTD超出了預設的安全范圍，變頻器將啟動自我保護機制，停止運行。

變頻器常見治理方案：

UPS供電

變頻器自啟動

直流支撐技術

控制電路失壓再起動

3）軟啟動器治理方案

軟啟動器廣泛應用于工業領域，特別是在45kW以上的大功率電機場合。它集成了軟啟動、軟停車以及多種保護功能，旨在確保電機在啟動過程中平穩無沖擊，避免啟動時產生過大電流，從而保護電機的正常運行并延長其使用壽命。

與變頻器相比，軟啟動器本質上是一個電壓調節器，不具備頻率和速度調節的能力。盡管如此，變頻器幾乎涵蓋了軟啟動器的所有功能。因此，適用于變頻器的晃電再啟動功能的ARD-KHD-S03F型號，同樣適用于軟啟動器的晃電再啟動。

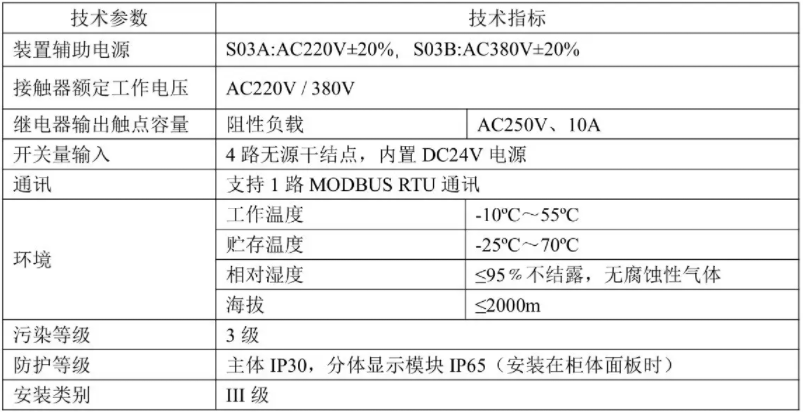

五、抗晃電裝置介紹

產品介紹

交流接觸器在電動機回路中扮演著至關重要的控制角色，對工業生產過程至關重要。但是，由于雷擊、短路重合閘、電網故障以及大功率設備啟動等多種因素，電壓波動（俗稱“晃電”）現象時有發生，這不僅嚴重干擾了接觸器的正常工作，還可能導致相關聯鎖設備的非計劃停機，給企業帶來巨大的經濟損失。

力威抗晃電裝置配備了“晃電保持”和“晃電再啟動”兩大核心功能，能夠顯著降低因接觸器控制回路受晃電影響而引起的接觸器釋放問題（本裝置不適用于直流接觸器或具備節能功能的接觸器）。此外，該裝置還支持變頻器和軟啟動回路的重新啟動，確保了設備的持續運行，為企業高效生產提供了堅實的保障。
