電力變壓器中性點間隙接地保護成套裝置。主要用于110KV和220KV變壓器中性點過電壓保護。電力變壓器中性點間隙保護裝置原理：利用空氣在高電壓下會被電離擊穿的現象，將兩個金屬針尖中間隔著空氣隙安裝起來，兩個金屬針尖一個接地，一個接保護設備。當設備上電壓急劇升高到危險程度時，針尖之間的空氣隙會電離擊穿，導致放電電流流過，從而將過電壓降低，當干過電壓降低后，空氣隙的絕緣強度恢復，放電電流被截止。為了防止過電壓！

因?yàn)樵谶@種電壓等級的設備由于絕緣投資的問題所以都采用分級絕緣再靠近中性點的地方絕緣等級比較低。如果發生過電壓的話會造成設備的損壞。間隙零序保護可以起到作用。但是又由于中性點接地點的選擇問題一個系統不需要太多的中興接地所以有的變壓器的中性點接地刀閘沒有合上這種現象可以保護設備不受過電壓擊穿的威脅。

電力變壓器中性點間隙保護裝置的工作狀態有三種情況：A、能保護好自已，又能保護別人。B、某些情況下犧牲自己，也要保護好別人。C、只保護自已，不保護別人。我們追求A，萬不得已時可用B，但不歡迎C，因?yàn)檫@種情形，保護設備形同虛設。滿足要求A的變壓器綜合保護裝置（中性點接地保護裝置）的產品特點如下：

1 符合標準，有效保護
產品嚴格按照DT/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、GB311.1-1997《高壓輸變電設備的絕緣配合》及《國家電網公司十八項電網重大反事故措施》等國家及行業標準的有關規定進行設計、制造，有效保護電網安全，改善電網環境。

2 模塊結構，完善創新

產品采用模塊化結構，現場免焊接設計，集隔離開關、氧化鋅避雷器、避雷器在線檢測儀、放電間隙、間隙保護和零序保護互感器等電器設備于一體，具有體積小、便于安裝調試、可靠性高等特點。

3 特性穩定，配合精確
產品采用間隙可調的棒形間隙配球型電極的放電方式，與慣用的棒形間隙放電方式相比，放電電壓準確率更高、分散性更小、特性更穩定，與避雷器的保護特性和變壓器的絕緣配合更精確，且熱容量大，不易燒毀。提高了保護的安全性、可靠性和保護效果。

4 方案定制，組配靈活
產品可采用棒形間隙配球型電極的純間隙變壓品中性點接地保護方案，也可采用間隙與避雷器并聯工作，協同保護的方案。避雷器與隔離開關可根據工程需要，定制方案，靈活組配。隔離開關的操動機構亦可按工程要求選擇使用手動或電動方式。間隙的技術參數可在工廠完成調試，亦可在現場進行校正。

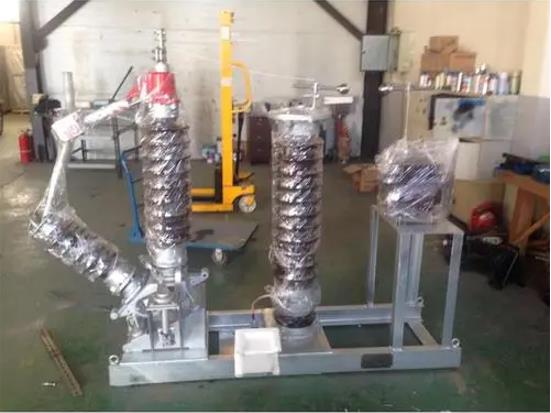

LW-ZJB型變壓器中性點間隙接地保護裝置專用于110kV、220kV、330kV、500kV電力變壓器中性點，由單相隔離開關、中性點避雷器、電流互感器和放電間隙等原件組成，可實現變壓器中性點接地和不接地運行兩種不同的運行方式；從而避免由于系統故障，引發變壓器中性點電壓升高造成對變壓器的損害。本裝置廣泛應用于電力、冶金、石化、建筑、環保等領域。

功能特點

1 嚴格按照國家及行業標準的有關規定設計，并配套專門的工藝流程、檢驗流程，保證產品制造的流程化、標準化和專業化；

2 集隔離開關、氧化鋅避雷器、放電間隙和電流互感器等電氣設備于一體的成套設備，具有體積小，安裝調試方便，可靠性高的特點；

3 具有放電電壓準確率高、分散性小、特性穩定等特點；與避雷器特性及主要變壓器的絕緣配合精確、充分有效，熱容量大，不易燒損，提高了保護安全性和保護效果；

4 本裝置具有組配靈活，使用方便的特點，一般采用球形間隙，亦可按用戶要求采用棒形間隙；避雷器與隔離開關可根據工程需要任意組合選配；隔離開關的動作亦可按工程要求選擇使用手動或電動機構；間隙的技術參數可在工廠完成調試，亦可在現場進行調試。
