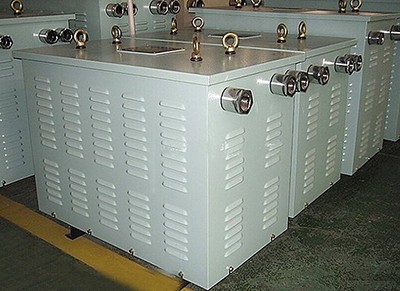

船用變壓器，是一種船舶使用的電力設備。隨著船舶大型化和電力推進的應用，船電系統的變壓器狀況發生率很大的變化。近幾年來，采用交流高壓電力裝置的船舶日益增多，船舶規范通常建議船舶交流高壓裝置的標稱系統電壓為3-15kv。變壓器冷卻方式主要有自然冷卻或強迫風冷、浸油冷卻和接觸強制冷卻三種。我公司生產的船用變壓器嚴格按照CB/T1001-92（等同于IEC60076)、CB/T3528-93、CB/T1167-92標準設計制造。
隨著船舶大型化和電力推進的應用，船電系統的變壓器狀況發生率很大的變化。近幾年來，采用交流高壓電力裝置的船舶日益增多，船舶規范通常建議船舶交流高壓裝置的標稱系統電壓為3-15kv，并說明如有特殊需要，經船級社同意，可以采用更高的電壓。可作為電力網中供動力、照明、隔離用設備；絕緣等級可分B、F、H級；船用低壓變壓器容量為2000KVA及以下，電壓等級為1KV以下。船用重壓及海洋平臺變壓器容量為8000KVA及以下，電壓等級為10KV以下。
在船舶低壓電力系統中,通常采用船用雙繞組干式電力變壓器,大多為降壓型,主要用于向照明系統和部分相應電壓等級的設備供電;有的變壓器變壓比是1:1,如：400V,380V變220V船用照明變壓器,690V,440V,380V船用變壓器(50hz/60hz)動力電源。主要用于對一些特定處所配電時進行安全隔離。由于低壓電力系統的變壓器容量不大,只要采用多極式低壓斷路器或開關加熔斷器對初級繞組進行短路保護,在初級或次級采用低壓斷路器或接觸器與熱繼電器的組合進行過載保護,便能滿足規范的要求。
使用條件：
環境溫度為：-25℃~45℃
相對濕度：≤95%(有變壓器安裝場所工作時產生的振動、沖擊)
搖擺角度：≤22.5°
傾斜角度：≤15°(有凝露、油霧、鹽霧和霉菌的影響)
變壓器規格表
變壓器規格 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | |
CSG-5 KVA | 30×15×25/35 | 45×25×30/56 | |
CSG-6KVA | 30×16×25/40 | 45×25×30/64 | |
CSG-7KVA | 35×15×30/45 | 50×25×35/80 | |
CSG-8KVA | 35×16×30/55 | 50×25×35/80 | |
CSG-10KVA | 42×21×42/90 | 60×32×65/130 | |
CSG-15KVA | 52×24×52/135 | 70×35×77/185 | |
CSG-20KVA | 52×24×52/180 | 70×35×77/220 | |
CSG-30KVA | 55×28×65/220 | 80×40×87/260 | |
CSG-40KVA | 61×30×65/265 | 90×50×95/320 | |
CSG-50KVA | 61×30×65/295 | 90×50×95/360 | |
CSG-60KVA | 70×32×66/370 | 100×50×105/440 | |
CSG-80KVA | 70×32×67/450 | 100×50×105/530 | |
CSG-100KVA | 75×35×68/490 | 100×50×105/570 | |
CSG-120KVA | 75×35×68 | 100×50×105/600 | |
CSG-150KVA | 85×37×68 | 120×65×115/690 | |
CSG-180KVA | 95×45×83 | 120×65×115/930 | |
CSG-200KVA | 95×45×83 | 120×65×115/1010 | |
CSG-250KVA | 95×45×83 | 120×65×115/1180 | |
CSG-300KVA | 105×45×95 | 120×70×125/1450 | |
CSG-320KVA | 105×45×95 | 130×50×135/1490 | |
CSG-350KVA | 105×45×95 | 130×50×135/1600 | |
CSG-400KVA | 115×55×105 | 140×60×145/1700 |
