220v穩壓器常見故障有哪些

穩壓器常見故障有：控制板，繼電器，交流接觸器，祠服電機，行程開關等故障，在日常使用中，由于超載，環境潮濕，灰塵都可能造成電路板的損壞，另外蟲子，蟑螂，蜘蛛跑進穩壓器也容易碰到電路板造成短路而出現故障。穩壓器若出現了故障，你會基本的維修么?那么220v穩壓器出現的常見的故障有哪些，怎么檢查處理呢?穩壓器不穩壓的原因和維修辦法，下面為你一一解答。

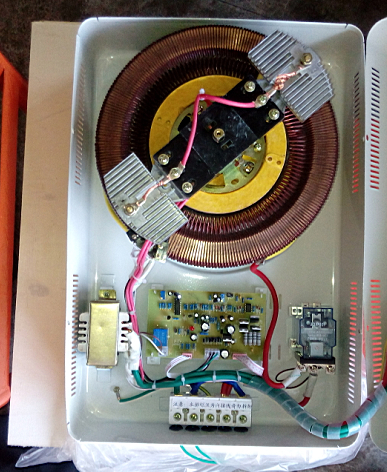

220v穩壓器故障與維修：

１．過壓保護電路。

    由集成電路Ａ１．１及外圍電路組成。當電壓 偏高較多，經電動機拖動碳刷調整到極限位置（這時因限位開關ＸＫ１動作，電動機停止轉動），輸出電壓仍然 達到或超過２２０Ｖ的１．１倍時，電壓比較器Ａ１．１的輸出端{(lán)1}腳變?yōu)楦唠娖剑?jīng)二極管Ｄ１使三極管Ｑ ５導通，電容器Ｃ７迅速放電，電壓比較器Ａ２輸出端{(lán)1}腳電位轉低，繼電器Ｊ３釋放，切斷電腦穩壓器的電 壓輸出，保護了用電設備。過壓保護后發光管ＬＥＤ１點亮，指示斷電是由過壓所致。　

２．電壓偏高需要降壓。

    電腦穩壓器的輸出穩壓精度設定為± ４％，當輸出電壓剛好等于２２０Ｖ時，調整電位器ＲＰ使電壓比較器Ａ１．２的反相輸入端{(lán)6}腳所接的基準 電壓與其同相輸入端{(lán)5}腳連接的取樣電壓也剛好相等，這樣輸出電壓若有升高（可能因?yàn)檩斎腚妷荷撸蜇?fù) 載電流減小），取樣電壓也相應升高，電壓比較器Ａ１．２的輸出端{(lán)7}腳電位就必然為高，三極管Ｑ１導通， 繼電器Ｊ１吸合，電動機Ｍ得電轉動，拖動調壓變壓器的碳刷滑動，直至穩壓器的輸出電壓回落到２２０Ｖ 為止。電動機繞組的供電回路是：ＤＣ１２Ｖ→Ｊ１常開接點→限位開關ＸＫ１→電動機Ｍ→ＸＫ２→Ｊ２常閉 接點→地。　　

３．開機延時送電控制

    這部分電路由集成電路Ａ２及其外圍元件組成。Ａ２是型號為ＨＡ１７３５８的雙運放，此 處將運放改作電壓比較器使用。電壓比較器的反相輸入端{(lán)2}腳接有由電阻Ｒ２７和Ｒ２９分壓提供的基準電壓 ，同相輸入端{(lán)3}腳接的是電阻Ｒ２５和電容Ｃ７組成的充電回路。剛通電時三極管Ｑ５截止，Ｃ７從０開始充 電，在Ｃ７上的充電電壓達到{2}腳基準電壓之前，Ａ２的輸出端{(lán)1}腳為低電平；當Ｃ７上電壓達到或超過{2} 腳電壓時，{1}腳電位變高，三極管Ｑ６導通，繼電器Ｊ３吸合，其常開接點閉合，調壓變壓器的２２０Ｖ電壓 經Ｊ３接點送往電腦穩壓器的輸出端，至此，開機延時結束。這個過程大約需要５分鐘。開機延時送電主要是為 了保護空調、電冰箱等設備的用電安全，若無此需求，可按下快啟自鎖按鈕ＡＮ，此時開機延時時間將縮短為２ ～３秒鐘，這是因?yàn)橛勺柚祪H１０ｋΩ的電阻Ｒ２６向電容Ｃ７充電，其充電時間常數已明顯減小。開機延時期 間發光管ＬＥＤ４點亮，指示當前工作狀態。電腦穩壓器通電工作期間若遇停電，電容器Ｃ７會經二極管Ｄ２迅 速放電，以保證即便短時間停電后又恢復送電，Ｃ７也重新從０開始充電，電腦穩壓器的輸出端須再經延時才能 往外送電，從而保證用電設備的安全。

４．取樣電壓與基準電壓。

    調壓變壓 器Ｔ有兩個二次繞組，其中一組９Ｖ經ＤＱ１橋式整流后，再經電阻Ｒ２和Ｒ３分壓，取Ｒ３上的分壓值作為交 流穩壓器輸出電壓高低的取樣電壓。１６Ｖ的繞組電壓經ＤＱ２橋式整流，三端穩壓器ＬＭ７８１２穩壓，輸出 穩定的ＤＣ１２Ｖ電壓向控制電路供電。發光管ＬＥＤ２點亮標志著ＤＣ１２Ｖ電源工作正常。集成電路Ａ１是 四運放ＨＡ１７３２４，在這里作四電壓比較器使用。ＤＣ１２Ｖ電壓經電位器ＲＰ、電阻Ｒ４～Ｒ８分壓，共 取出四個分壓值作為基準電壓，分別送往四個電壓比較器的相應輸入端。電阻Ｒ３上的取樣電壓也同時送往電壓 比較器的輸入端。取樣電壓和基準電壓接入電壓比較器輸入端的規律是：檢測電腦穩壓器輸出電壓是否高于額定 值２２０Ｖ，其正輸入端接取樣電壓，負輸入端接基準電壓，例如Ａ１．１和Ａ１．２；檢測電腦穩壓器輸出電 壓是否低于額定值２２０Ｖ，接法與上相反，例如Ａ１．３和Ａ１．４。認識這種規律對讀懂許多品牌交流穩壓 器的電路原理圖都有參考意義，但這種接入規律的前提是：檢測結果為“是”時，電壓比較器的輸出端為高電平 ，這恰好是相關功能電路所需要的。

５．欠壓保護電路。

    由集成電路Ａ１．４及三極管Ｑ３、Ｑ４等元件組成。若電壓偏低并經調壓變壓器作最大限度地調整，輸出電壓 仍低于２２０Ｖ的０．９倍時，電壓比較器Ａ１．４的輸出端{(lán)14}腳由低變高，經電阻Ｒ２０和電容器Ｃ４充電 回路作短時間延時后，三極管Ｑ３飽和，Ｑ４截止，Ｑ４集電極的高電位經二極管Ｄ３使Ｑ５飽和導通，最終導 致繼電器Ｊ３釋放，電腦穩壓器輸出端斷電。欠壓時發光管ＬＥＤ３點亮，指示當前處于欠壓狀態。如果用電設 備允許欠壓運行的話，可去掉二極管Ｄ３，這樣欠壓時只有發光管指示而不斷電。

６．電壓偏低需要升壓。

    若因輸入電壓降低等原因引起輸出電壓低于２２０Ｖ，電壓比較器Ａ １．３的輸出端{(lán)8}腳電位變高，之后三極管Ｑ２導通，繼電器Ｊ２吸合，電動機Ｍ得電轉動，但這時電動機繞 組上的電壓極性與上次相反，其回路是：ＤＣ１２Ｖ→繼電器Ｊ２常開接點→限位開關ＸＫ２→電動機Ｍ→ＸＫ １→Ｊ１常閉接點→地，電動機反向旋轉，直至輸出電壓回升到２２０Ｖ為止。　　限位開關ＸＫ１和ＸＫ２安 裝在調壓變壓器上碳刷允許旋轉范圍的極限端位置，若因輸入電壓偏高或偏低較多，電動機拖動碳刷轉至極限位 置仍不能使輸出電壓回到２２０Ｖ，碳刷架將觸及限位開關，電動機斷電停轉，以免電動機過載損壞。　

穩壓器如何維修實例分析：

［例１］一臺５ｋＷ電腦穩壓器無電壓輸出，但調 整輸入端的外接手動調壓器，可聽到電腦穩壓器內電動機在兩個方向均有正常的轉動聲。　　調整輸入電壓，電 動機能正常轉動，說明輸入電壓已加到調壓變壓器上，且控制電路完全正常，故障原因可能是：調壓變壓器２２ ０Ｖ抽頭焊點開焊；一次導線螺栓松動或接線端子損壞；繼電器Ｊ３工作異常。對前兩項原因斷電后用目測觀察 未見異常；接著通電檢查，發現延時結束時（延時燈ＬＥＤ４熄滅）繼電器Ｊ３無動作聲響，測Ｊ３線圈兩端有 ＤＣ１２Ｖ電壓，說明繼電器損壞，用同規格（２５０Ｖ、３０Ａ）繼電器ＨＧ４１３８代換后故障排除。

［例２］一臺３ｋＷ電腦穩壓器，只能升壓，不能降壓。　　開殼，并將外接調壓器接在該穩壓器 的輸入端。調低輸入電壓時，電動機可按升壓方向旋轉；調高電壓時電動機無反應。電壓偏高需要降壓是由電壓 比較器Ａ１．２、三極管Ｑ１和繼電器Ｊ１等元件控制調整的，重點檢測這部分電路的各點電壓。在輸出電壓明 顯超過２２０Ｖ時，用萬用表測Ａ１．２輸出端{(lán)7}腳電位約為１２Ｖ，三極管Ｑ１集電極為低電位，均屬正常 ；測繼電器Ｊ１線圈上有１２Ｖ電壓，而其接點未見動作，說明Ｊ１損壞。用同型號的繼電器更換 后電腦穩壓器恢復正常。

［例３］一臺５ｋＷ電腦穩壓器不穩壓。　　開殼，并在輸入端接入 手動調壓器。通電并轉動調壓器手柄，繼電器Ｊ１、Ｊ２動作正常，但電動機不轉。可知，電動機的 １２Ｖ工作電源除受Ｊ１、Ｊ２控制外，還要流經兩個限位開關ＸＫ１和ＸＫ２，現電動機不轉，測電動機上也 無電壓，限位開關成了重要懷疑點，檢查發現ＸＫ１損壞開路，更換后電腦穩壓器恢復正常。限位開關開路后切 斷了電動機的電流通路，電動機自然不可能轉動，電腦穩壓器也就不穩壓了。

［例４］一臺３ｋＷ電腦穩壓器 不能穩壓，輸出電壓隨輸入電壓變化，但兩者電壓值不同。　　開殼，通電測量控制板上的取樣電壓和各基準電 壓基本正常；將手動調壓器接在電腦穩壓器的輸入端，旋轉調壓器手柄，使輸入電壓在２２０Ｖ上下變化，若聽 到控制板上繼電器Ｊ１、Ｊ２動作時的聲響，說明升壓和降壓控制功能正常。查限位開關ＸＫ１、ＸＫ２完好， 用萬用表測電動機兩接線端子上有ＤＣ１２Ｖ電壓，斷電后用手轉動碳刷架未發現機械卡滯現象，據此可推斷電 動機已損壞，更換電動機后電腦穩壓器恢復正常。因?yàn)槌龉收蠒r(shí)碳刷停留的位置是隨機的，所以輸入與輸出端的 電壓不相等，而是有一個固定的變比關系。

注意，設備在安裝調節投入正常運行后請務隨意調節“電壓調節”按鈕，以免影響設備正常運行及使用壽命。
